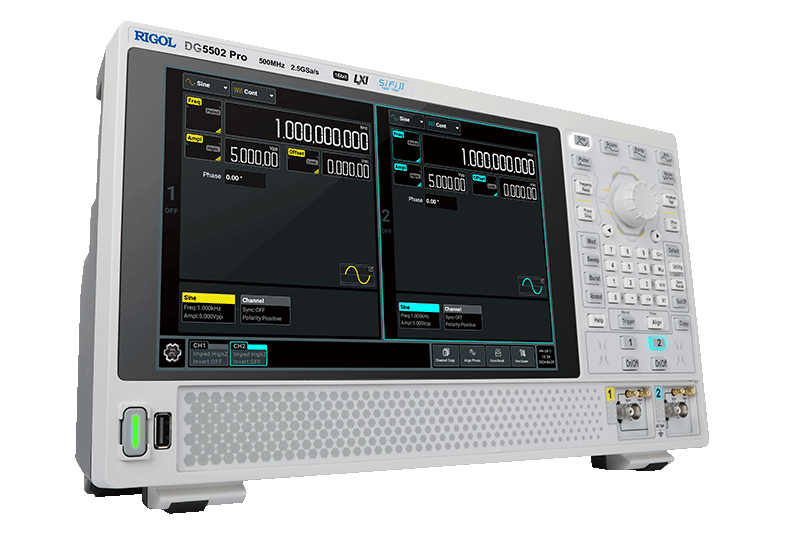

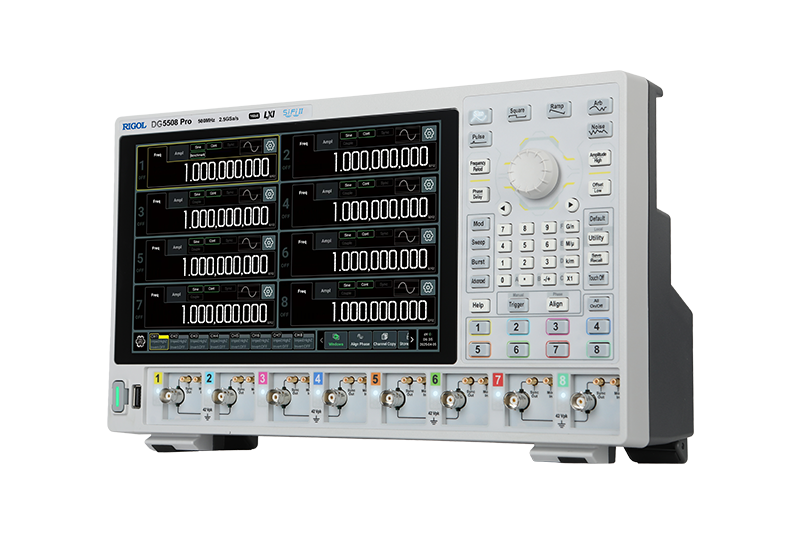

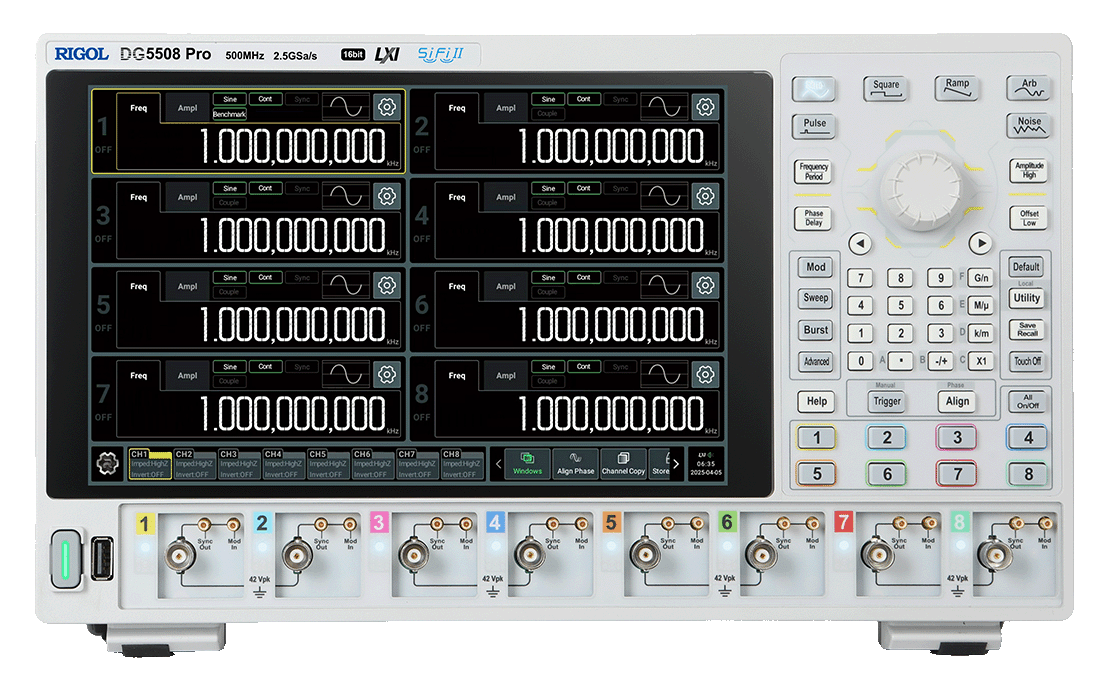

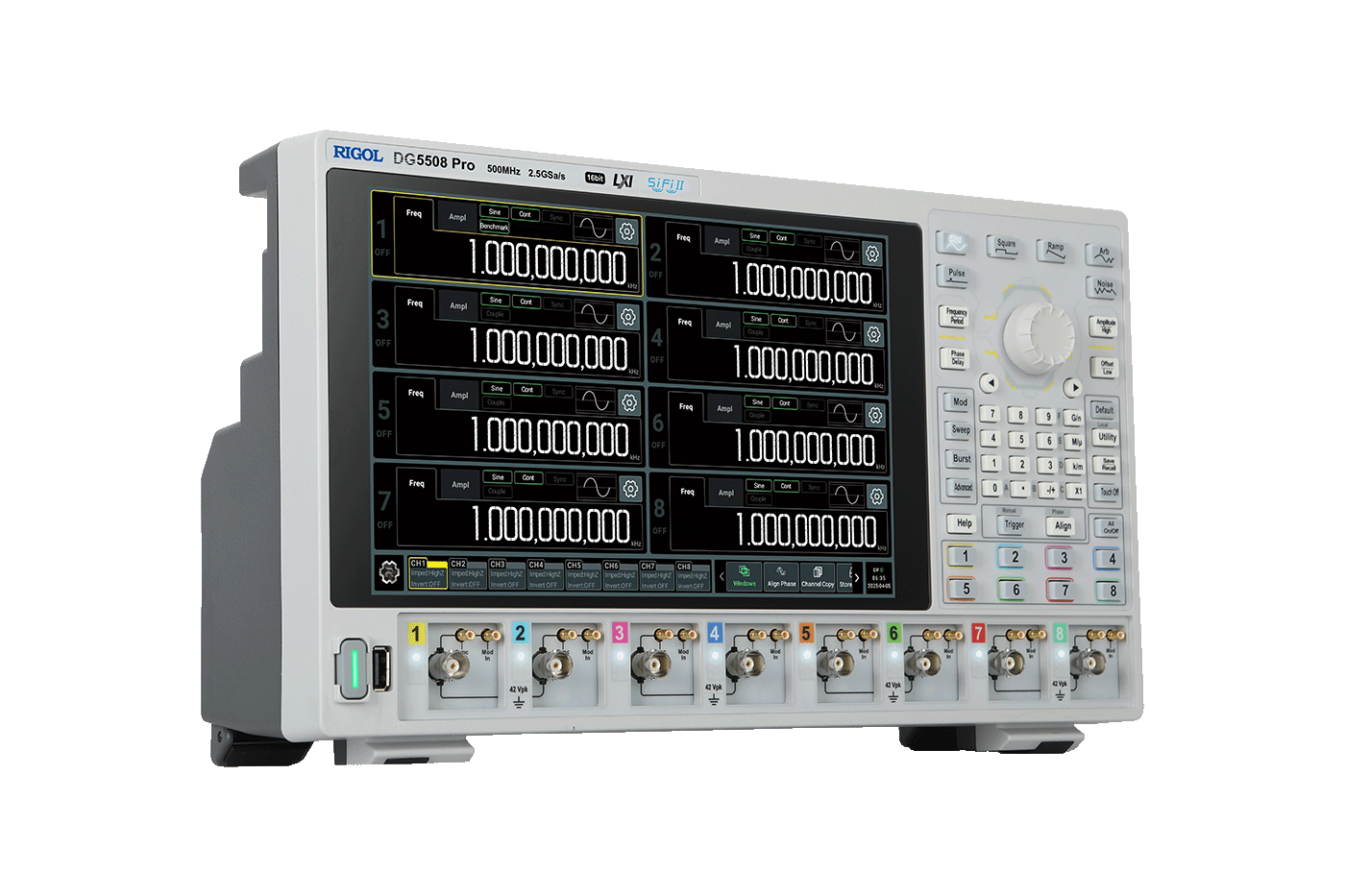

任意波形/ファンクション・ジェネレータ
RIGOL は次世代のマルチチャンネル波形生成プラットフォームDG5000 Proを発表しました。最大500 MHzの帯域幅、2.5 GSa/sのサンプリングレート、16ビットの高分解能を実現しながら、8チャンネルの独立出力をコンパクトな筐体に集約。ピコ秒レベルのチャンネル間同期性能と安全・クリーンな絶縁出力により、高精度かつ複雑なマルチチャンネル試験にも対応。ベンチスペースと設備投資を大幅に削減します。
500MHz
8CH
2.5GSa/s
16bits
128Mpts .opt

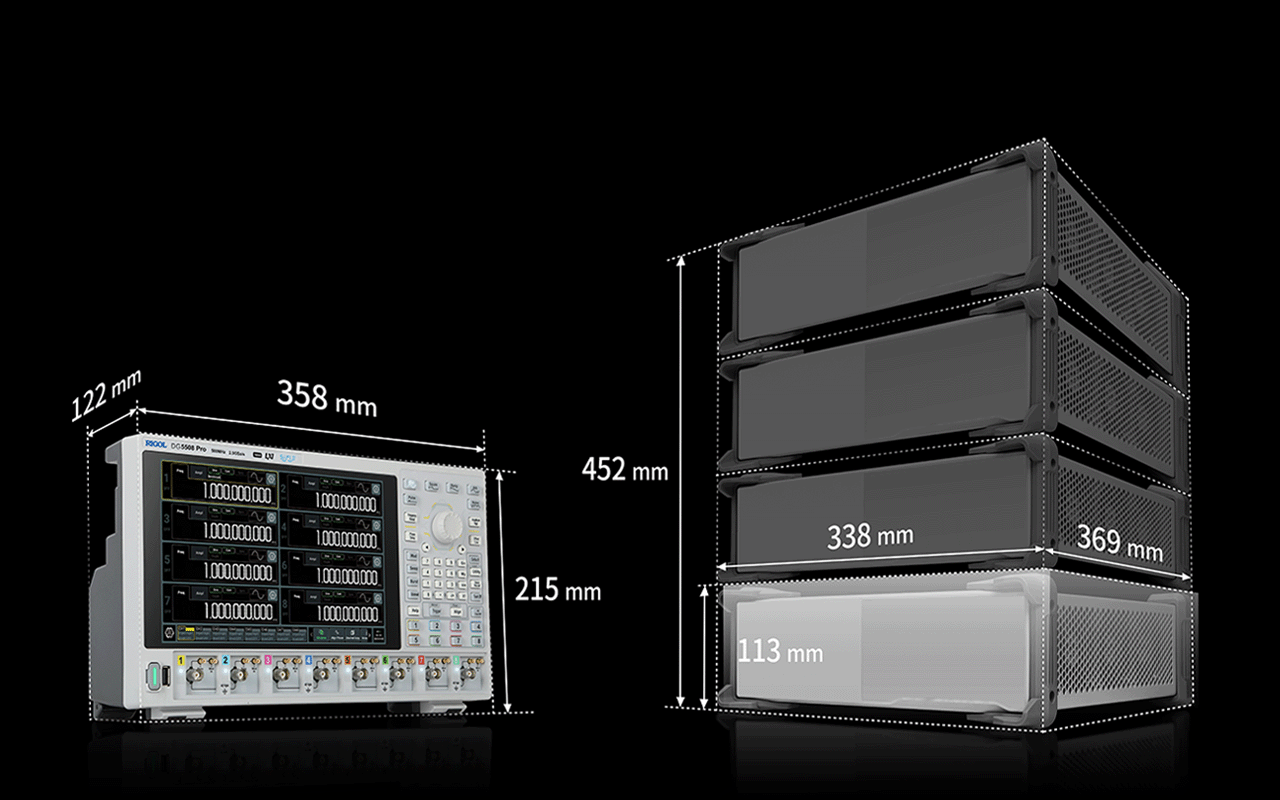

高密度マルチチャンネル設計、超コンパクトなフットプリント
DG 5000 Proは、標準シャーシに最大8つの高性能出力チャンネルを統合しています。従来の個別の機器のスタックと比較すると、貴重なワークベンチとラックスペースを最大3分の2節約できます。この高密度設計は、複雑なテストシステムの構築と管理を大幅に簡素化し、複雑な機器セットを1つのデバイスに置き換えるのに役立ちます。

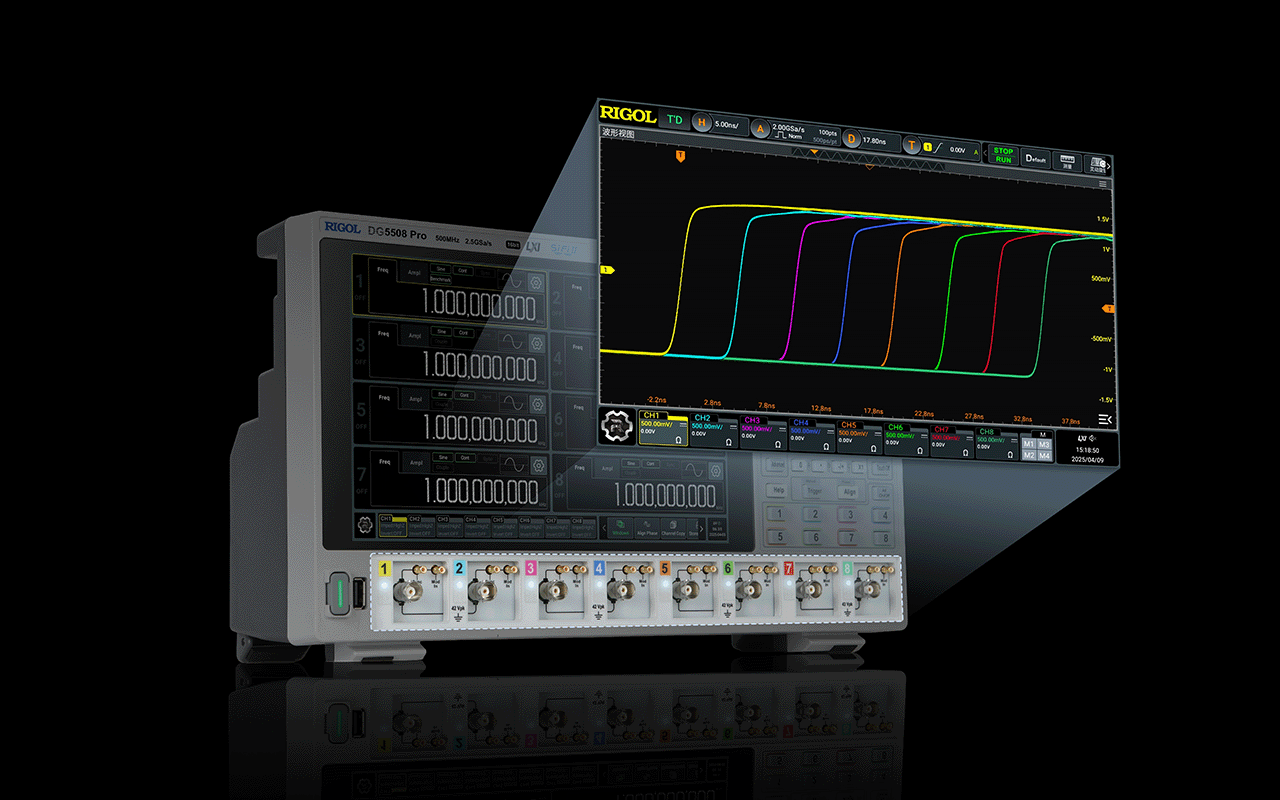

ピコ秒レベルの同期とナノ秒レベルの柔軟な遅延調整
マルチチャンネルの価値は、その精密なタイミング制御能力にあります。DG 5000 Proは、チャンネル間同期偏差が500ps未満であり、マルチチャンネル信号の自然な高域の一貫性を保証するだけでなく、最大±200nsまで調整可能な出力遅延も提供します。この「高精度同期」と「柔軟な調整」の強力な組み合わせにより、完璧なコヒーレント信号群を生成し、現実世界の伝搬遅延を容易にシミュレートし、様々な複雑なタイミング関係を構築できます。フェーズドアレイ技術の研究やマルチチャンネルシステムシミュレーションなどの高度なアプリケーションに最適です。

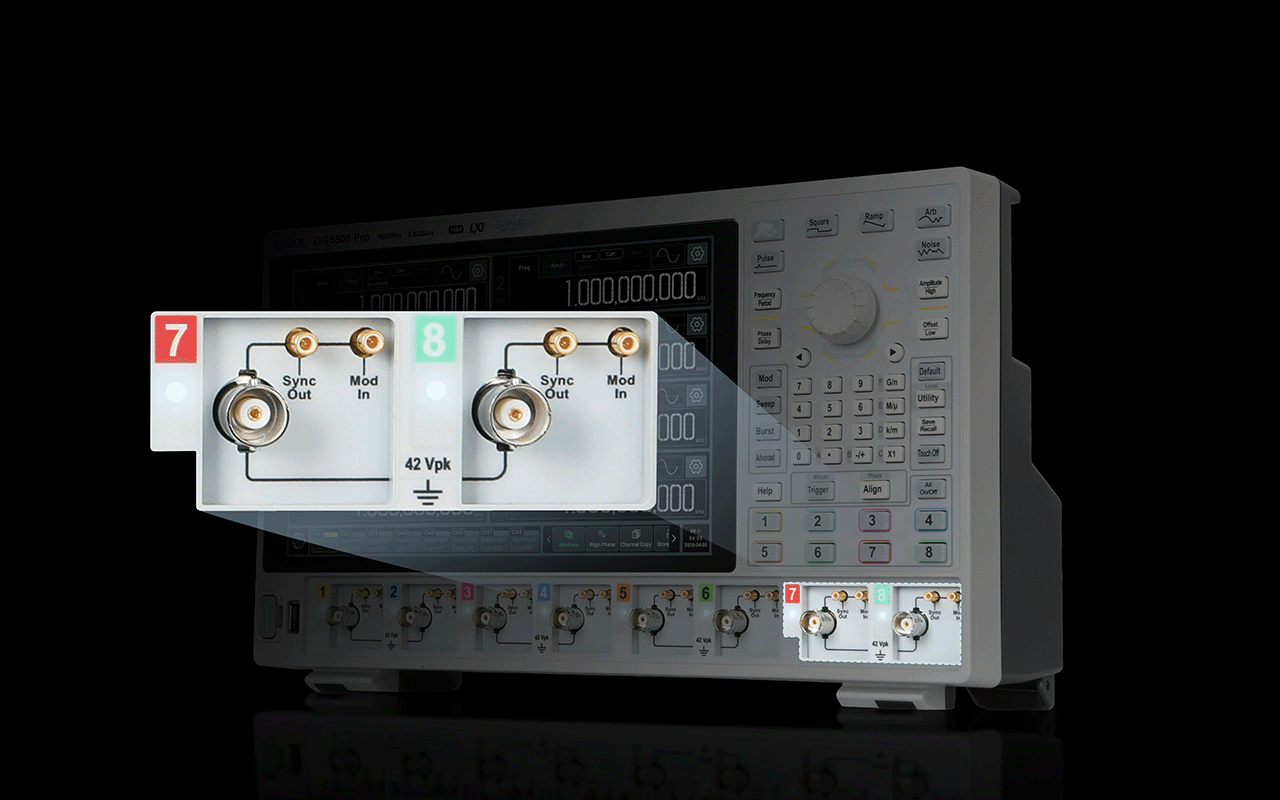

純粋さと柔軟性を兼ね備えた絶縁チャンネルグループ設計
複雑なシステムでは、信号の整合性が極めて重要です。DG5000 Proは、高度なパケット分離アーキテクチャを採用しています。チャンネルは、完全に独立した4組の分離グループ（CH1/2、CH3/4、…）に分割されます。各グループは他のグループや筐体から完全に電気的に分離されているため、複数の独立した回路を同時にテストするときに発生するグランドループの干渉を効果的に排除できます。この設計により、信号の純粋さと安全性が保証されるだけでなく、グループ内の共有リファレンスグラウンドの構造は、差動信号の生成に適しており、ミックスドシグナルテストで比類のない柔軟性を提供します。
高いサンプリングレートと忠実度
最大2.5 GSa/sのサンプリングレートと16 bitの垂直分解能により、DG 5000 Proは信号の細部をキャプチャして再現することができます。標準関数でも複雑な任意の波形でも、極めて忠実に復元され、安定した信頼性の高い「ゴールドスタンダード」信号源を提供します。
高忠実度信号、超低ジッタ
RIGOL独自のSiFi II信号ハイファイテクノロジーにより、DG 5000 Proの信号ジッタは驚異的な200 psレベルに抑えられています。これは、波形のすべてのエッジが非常に安定してクリーンであることを意味します。高速システムのクロックソースとして使用する場合でも、正確なタイミングを必要とするテストに使用する場合でも、超低ジッタにより、時間軸における信号の正確性が保証されます。
全レンジに高速方形波を標準装備
DG5000 Proシリーズは、最大170MHzの矩形波を0.8nsという高速な立ち上がり時間で出力できます。つまり、標準構成でも高速デジタル信号のシミュレーションとテストを容易に行うことができます。「エントリーレベルでありながらフル装備」という哲学に基づき、すべてのモデルが妥協のない最高レベルのパフォーマンスを実現します。
柔軟なマルチパルス機能
DG5000 Proは、最新のパワー半導体試験向けに特別に設計されており、2～30個の編集可能なパルス列の生成をサポートしているため、ダブルパルス試験（DPT）などのアプリケーションシナリオを容易に構築できます。MOSFETやIGBTなどのデバイスの動的特性を解析するのに最適なツールです。
高度な波形シーケンス機能
面倒な繰り返し作業を自動化します。最大512ステップのシーケンス編集機能により、手動で切り替える必要のある複数の波形を一度に完全な自動テストケースに編成できます。これにより、テスト効率が大幅に向上するだけでなく、複雑なテストプロセスの一貫性と再現性も保証されます。
マルチトーン変調機能
内蔵の強力なマルチトーン信号生成機能により、最大16トーンの重畳信号を簡単に生成でき、各トーンの振幅と位相を柔軟に編集できます。アンプやフィルターなどのデバイスの相互変調歪みや非線形特性を分析するための効率的なツールです。
PRBSおよびカスタムパターン出力
内蔵のパターンジェネレータは、最大300 Mビットレートの疑似ランダムコード（PRBS 2〜PRBS 32）またはユーザー定義のパターンを出力できます。高速シリアルバスおよびデジタルインターフェースレシーバのパフォーマンス（アイダイアグラムやビット誤り率テストなど）を検証するための直接的で信頼性の高い信号源です。
-
型名最高出力周波数サンプル・レート垂直分解能出力チャンネル数最大任意波形メモリ長PRICE (Exclude Taxes)価格（税抜）
-
DG5508 Pro500MHz2.5GSa/s16bits8CH128Mpts .opt
-
-
DG5358 Pro350MHz2.5GSa/s16bits8CH128Mpts .opt
-
-
DG5504 Pro500MHz2.5GSa/s16bits4CH128Mpts .opt
$8499
-
DG5354 Pro350MHz2.5GSa/s16bits4CH128Mpts .opt
$6099
-
DG5258 Pro250MHz2.5GSa/s16bits8CH128Mpts .opt
-
-
DG5254 Pro250MHz2.5GSa/s16bits4CH128Mpts .opt
$2899
-
DG5502 Pro500MHz2.5GSa/s16bits2CH128Mpts .opt
$5499
-
DG5352 Pro350MHz2.5GSa/s16bits2CH128Mpts .opt
$3699
-
DG5252 Pro250MHz2.5GSa/s16bits2CH128Mpts .opt
$1699
